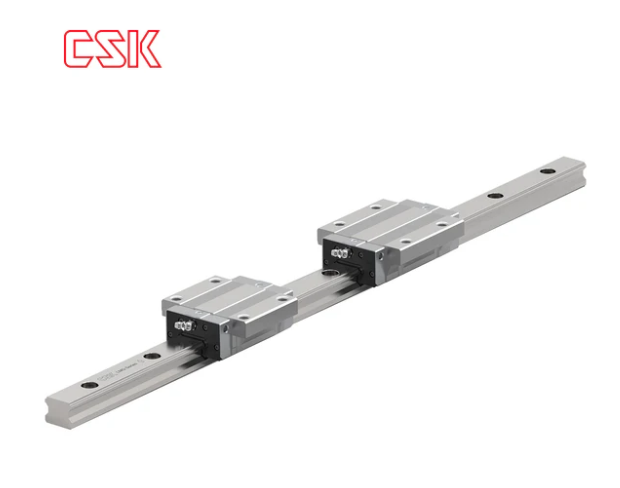

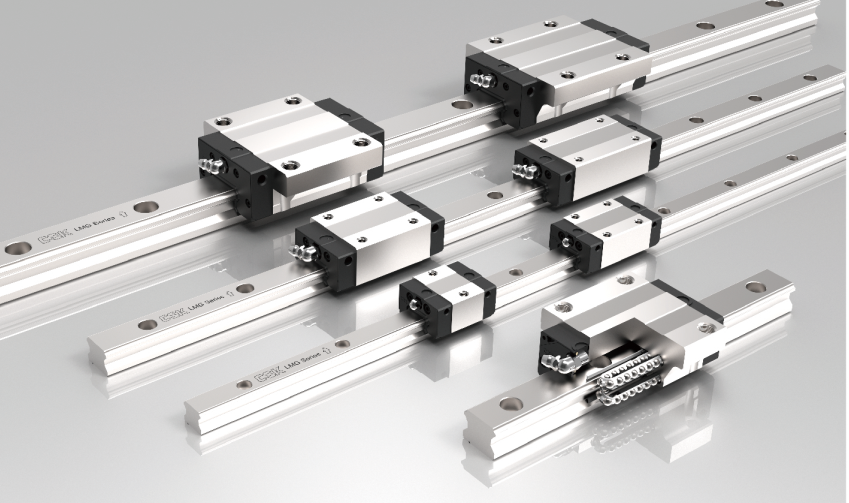

CSK-LMG-SERIES
Thanh dẫn hướng tuyến tính bi 4 hàng, góc tiếp xúc 45° · CSK
Thanh dẫn hướng CSK series LMG bi thép 4 hàng, góc tiếp xúc 45° cho độ cứng cao, chịu tải đều mọi hướng, tự căn chỉnh hấp thụ sai số lắp ráp, ma sát thấp. Chọn cỡ ray, kiểu con trượt, cấp chính xác và tải trước theo yêu cầu.
- Bàn máy và trục di chuyển trên máy chuyên dụng, máy CNC
- Cửa trượt, cụm nâng hạ trên máy tự động
- Thay thế ray và con trượt mòn trong bảo trì
Thông số đầy đủ
| Thuộc tính | Giá trị | Đơn vị |
|---|---|---|
| Series | LMG | – |
| Bề rộng ray | 15 | 20 | 25 | 30 | 35 | 45 | mm |
| Số hàng bi | 4 hàng bi thép | – |
| Góc tiếp xúc | 45° (cung tròn), tải đều 4 hướng | – |
| Kiểu con trượt | Bích (F) và vuông (S), dài tiêu chuẩn / kéo dài | – |
| Cấp chính xác | C, H, P | – |
| Tải trước | Z0, ZA, ZB | – |
Ứng dụng
- Bàn máy và trục di chuyển trên máy chuyên dụng, máy CNC
- Cửa trượt, cụm nâng hạ trên máy tự động
- Thay thế ray và con trượt mòn trong bảo trì
Cảnh báo kỹ thuật
- Chọn cỡ ray, cấp chính xác và tải trước theo tải và độ cứng yêu cầu
- Lắp trên mặt chuẩn phẳng, đúng lực siết; ray lệch làm con trượt nặng và mòn sớm
- Bôi trơn định kỳ và che chắn phoi
Câu hỏi thường gặp
Thông số chính của CSK-LMG-SERIES là gì?
Series: LMG; Bề rộng ray: 15 | 20 | 25 | 30 | 35 | 45 mm; Số hàng bi: 4 hàng bi thép; Góc tiếp xúc: 45° (cung tròn), tải đều 4 hướng; Kiểu con trượt: Bích (F) và vuông (S), dài tiêu chuẩn / kéo dài. Bảng thông số đầy đủ kèm nguồn nằm ở mục Thông số trên trang này.
CSK-LMG-SERIES thay được ray hãng khác cùng cỡ không?
Nhiều series lắp lẫn theo cỡ ray và kích thước con trượt; MIKTECH đối chiếu bản vẽ và ghi rõ khác biệt về lỗ bắt và chiều cao.
Mã CSK-LMG-SERIES có sẵn hàng không, giao trong bao lâu?
Tình trạng cung cấp và thời gian giao hiển thị ngay trên trang này và được cập nhật theo kho. Với số lượng lớn hoặc cần giao gấp, thêm mã vào RFQ để MIKTECH xác nhận tồn kho thực tế và lịch giao trong 24–48 giờ làm việc.
MIKTECH có cung cấp CO/CQ và bảo hành cho CSK-LMG-SERIES không?
Có. Hàng giao kèm chứng từ xuất xứ và chất lượng theo lô, bảo hành theo chính sách của hãng và của MIKTECH. Điều kiện chi tiết ghi trong báo giá và trang Chính sách bảo hành.
